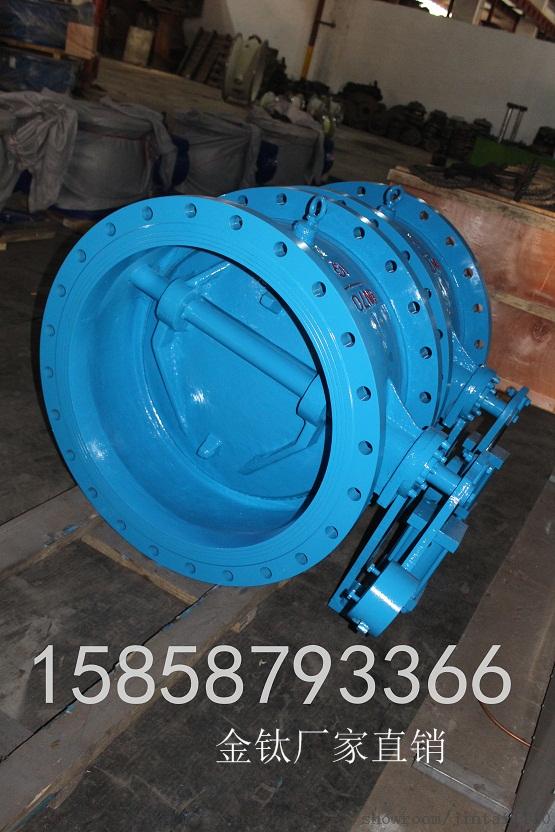

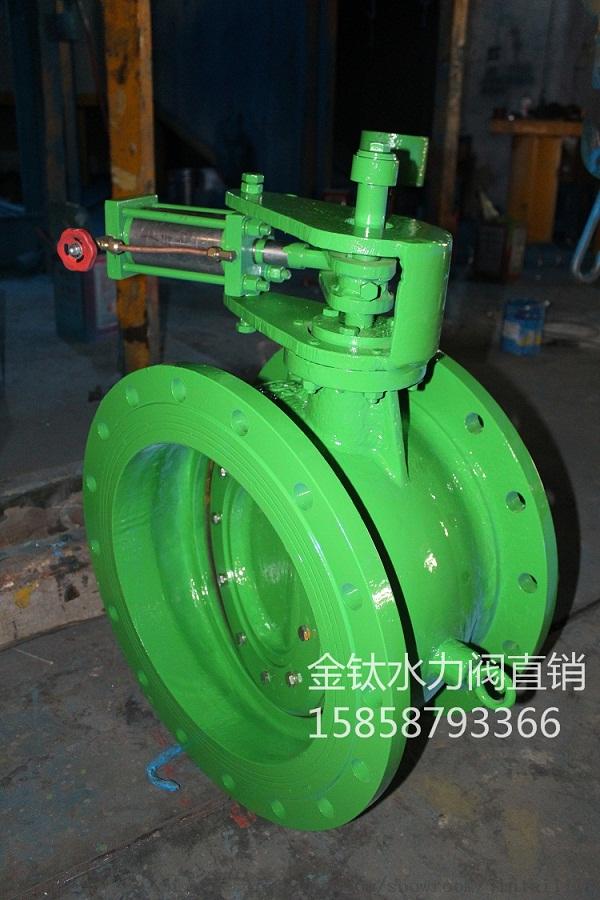

HDH47X-25C铸钢蝶式缓冲止回阀 阀门基地价
| 是否有现货： | 是 | 认证： | ISO9001 |
| 品牌： | 金钛 | 种类： | 直通 |
| 结构形式： | 蝶式 | 形态： | 蝶式 |
| 类型(通道位置)： | 直通式 | 驱动方式： | 水力驱动 |
| 功能： | 止回 | 材质： | 铸钢 |
| 结构： | 蝶式 | 连接方式： | 法兰连接 |
| 适用介质： | 水 | 公称通径： | DN200-1400 |
| 型号： | HDH47X | 规格： | DN200-1400 |
| 商标： | 可定制 | 包装： | 木架木箱包装 |
| 温度： | 0-80度 | 压力： | 1.0-2.5Mpa |
| 产量： | 1000 |
HDH47X-25C铸钢蝶式缓冲止回阀 阀门基地价
全国供应 招代理商 联系电话：15858793366
本文源自：? http://www.kuyibu.com/c_jintai1110/p62474351.html?
1.HDH47X蝶式缓冲止回阀参数：
产品品牌：金钛阀门
产品型号：HH47X
公称通径：DN200~DN1400
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
2.HDH47X蝶式缓冲止回阀用途：
1、本阀适用于大口径水或蒸汽等介质管网中，起到止回作用，能够实现快关和慢关，有效防止水锤冲击。
2、三偏心密封结构保证零泄漏，开启动作平稳，流阻小。
3、快关段基本无阻力，慢关段缓冲平稳，无水锤，无冲击噪声。
4、密封副三偏心加阀板大二次偏心结构，开启密封副即分离，关闭接触即密封，有效减少封面磨损，延长使用寿命。

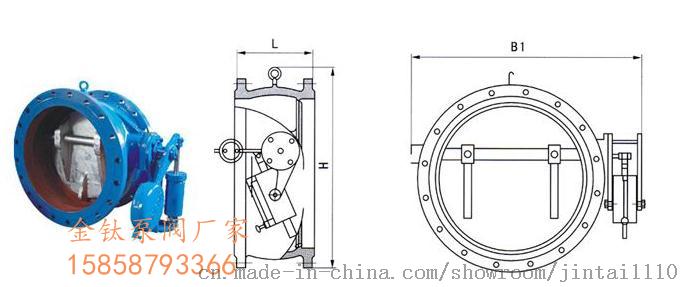

3.HDH47X蝶式缓冲止回阀主要外形尺寸：
| 公称通径 DN(mm) |
尺 寸(mm) |
|||
| L |
H |
B1 |
B2 |
|
| 200 |
230 |
550 |
540 |
600 |
| 250 |
250 |
630 |
600 |
700 |
| 300 |
270 |
690 |
650 |
740 |
| 350 |
290 |
780 |
710 |
800 |
| 400 |
310 |
860 |
770 |
870 |
| 450 |
330 |
910 |
830 |
920 |
| 500 |
350 |
980 |
900 |
1000 |
| 600 |
390 |
1070 |
1090 |
1250 |
| 700 |
430 |
1220 |
1200 |
1360 |
| 800 |
470 |
1320 |
1320 |
1480 |
| 900 |
510 |
1430 |
1420 |
1580 |
| 1000 |
550 |
1550 |
1550 |
1700 |
| 1200 |
630 |
1800 |
1780 |
1950 |
| 1400 |
710 |
1980 |
2000 |
2175 |
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
4.蝶式缓冲止回阀分类：
止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。此阀一般水平安装。
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。平衡止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
HDH47X-25C铸钢蝶式缓冲止回阀 阀门基地价
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 **、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
