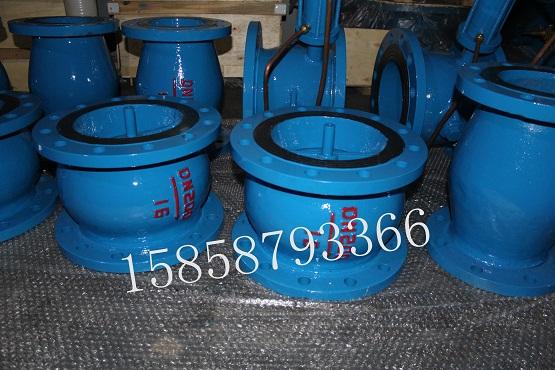

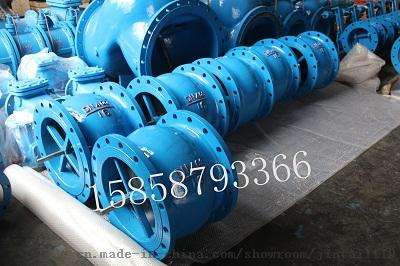

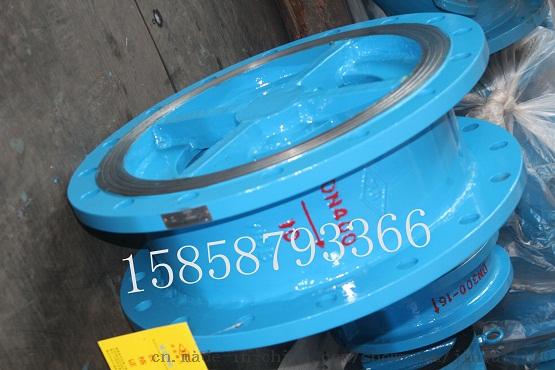

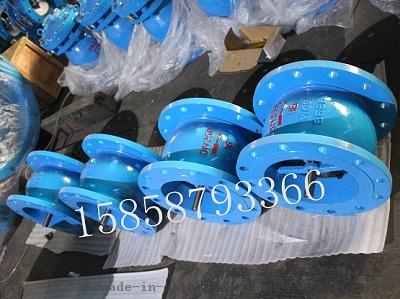

浙江HC41X-16节能消声止回阀铸钢排水消防专用
| 型号： | HC41X | 规格： | DN40-600 |
| 商标： | JF | 包装： | 木箱木架包装 |
| 温度： | 0-80° | 压力： | 1.0-2.5Mpa |
| 产量： | 10000 |
HC41X-16节能消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
消声止回阀是一种安装在水泵出口管道上，专门用于消除水锤的止回阀门。当停泵时，在正方向流量接近于零时利用弹簧辅助阀梭提前快速关闭，有效的预防水锤的发生，从而起到消除噪声之效果。
???消声止回阀地阀瓣采用进出口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地消除水锤，密封性能好，关闭无噪声。该阀有：体积小，重量轻，可立式安装，流体阻力小，流量系数大，完全密封，无渗漏，耐疲劳，寿命长，运行平稳的特点。
?
1、阀瓣采用“**头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固 耐用
5、阀瓣启闭行程短，可以有效的防止水锤产生
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适 用于污水管网
?
HC41X-16节能消声止回阀技术参数：
| 型号 |
公称压力 |
壳体压力 |
密封压力 |
适用介质 |
适用温度 |
| HC41X-10C |
1.0MPa |
1.5 MPa |
1.1 MPa |
水及若腐蚀性流体 |
0~80℃ |
| HC51X-16C |
1.6Mpa |
2.4 MPa |
1.76 MPa |
水及若腐蚀性流体 |
0~80℃ |
HC41X-16节能消声止回阀主要零件：
| 型号 |
阀体 |
密封圈 |
弹簧 |
| HC41X-10 |
铸铁铸钢或不锈钢 |
丁晴橡胶(NBR) |
不锈钢丝1Cr18Ni9Ti |
| HC41X-16 |
铸铁铸钢或不锈钢 |
丁晴橡胶(NBR) |
不锈钢丝1Cr18Ni9Ti |
HC41X-16节能消声止回阀连接尺寸：
| DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
100 |
100 |
120 |
140 |
160 |
185 |
200 |
225 |
250 |
310 |
380 |
405 |
430 |
450 |
510 |
?
?
?
1、本阀门在使用过程中，介质按图示箭头方向流动。
2、当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用， 使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
4、本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
?
金钛阀门订货说明??????????????
1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、欢迎访问我们的网站，如有 HC41X-16节能消声止回阀铸铁国标单向阀任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务！
水利控制阀的变化:
在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。
由于水利控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水（含消防）系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。
水力控制阀是一种液位自动控制阀门，利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭，从而达到设定{HotTag}液位控制的阀门。遥控浮球组应由以下组件组成（ 沿水流方向）
A、控制阀（闸阀或蝶阀）；B、过滤器；C、遥控浮球阀。
注：A、如介质较为洁净时，可用主阀导管系统内微型过滤器代替管道过滤器。
B、安装现场，应有拆卸过滤器的空间。
当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：??
A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作；滤网孔口水流总面积应为管道截面积的1.5~2倍，孔数应为20~60目。
B、B、应便于清污。
