金钛H103X活塞式遥控浮球阀 DN1200
| 型号： | F745X(H103X) | 规格： | DN50-1200 |
| 商标： | 可定制 | 包装： | 木架木箱包装 |
| 温度： | 0-80度 | 压力： | 1.0-2.5Mpa |
| 产量： | 1000 |
金钛H103X活塞式遥控浮球阀 DN1200
全国供应，招代理商。 联系电话：15858793366
本文源自：? http://www.kuyibu.com/c_jintai1110/p62474351.html

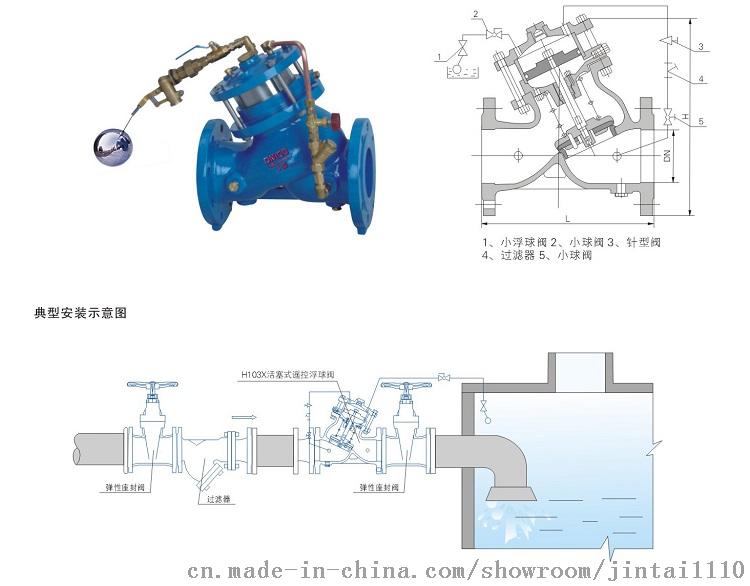

1. H103X活塞式遥控浮球阀连接尺寸：
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
205 |
220 |
245 |
290 |
400 |
425 |
457 |
535 |
610 |
660 |
692 |
750 |
865 |
1000 |
1030 |
1130 |
1130 |
1250 |
| H |
30 |
337 |
467 |
520 |
481 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
1750 |
1900 |
2100 |
? ? ? ?
? ? ??
2. H103X活塞式遥控浮球阀应用范围：

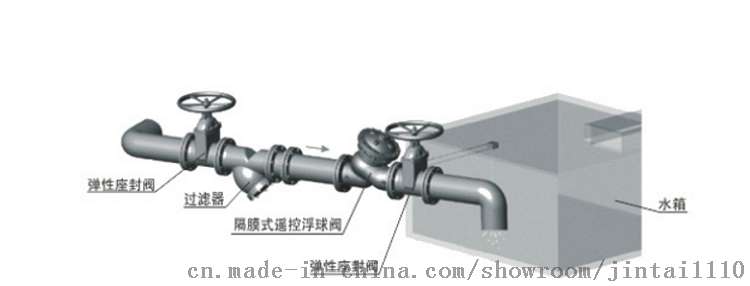

遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装。
3. H103X活塞式遥控浮球阀结构特点：
1腔室控制
阀门将控制室设计成双腔体形势，根据不同用途可以将两个腔室彼此隔离或接通，以实现缓开、缓闭或速闭等辅助功能，在一定程度上阻碍水锤的产生或缓解水锤的力度，保护阀后的其他设备不受损毁；
2靠防腐
阀门内腔，包括上腔室、阀杆、阀盘、阀座、弹簧、螺栓及流道（与介质接触处）等，除了采用不锈钢、铜合金以为均进行了无毒喷塑处理，具有良好的整体防锈功能；
3调节行程
阀门顶部可根据需要设置行程调节装置，根据管道压力、流量的大小调节主阀盘的开启高度，使阀门达到最佳适用效果；
4阀瓣设计
水利控制阀根据其用途和特性，阀瓣可适用双阀瓣或单阀瓣两种不同的结构，以满足不同工况要求。
长节距导向阀杆运行采用中段长节距导向，避免了阀盖和阀座上的导向孔因加工或安装不同心，导致阀杆运动受阻、易卡死现象；
5平衡功能
阀门的密封副采用间隙配合的设计，即阀杆。阀盘孔之间有一定的配合间隙，阀盘在垂直于阀杆的平面上有一定的自由度，能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷，实现零泄漏；
6流向结构
阀门阀座处可根据需要设置节流器，某些工况由于实际流量小，以至于阀门刚打开一点就关闭，又打开又关闭，阀盘频频颤动，造成管道剧烈震动和密封面的气浊，在此情况下，阀座处可安装节流器，以增大阀盘行程，消除震动及气浊现象。
隔膜式电磁控制阀主要安装于需要远程遥控启闭的管道上，作为紧急关闭或开启用双向切断类阀门使用。该阀由一个二位三通或二位四通电磁阀控制，可以外接定时器、继电器、传感器或任何其他开启关闭装置至电磁阀进行控制。
4. H103X活塞式遥控浮球阀水力阀设计选用要点：
（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）水利控制阀应设置在介质单向流动的管路上。
（ 7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。
（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10）阀门安装前应做强度和严密性试验。
（ 11）阀门的强度和严密性试验应符合以下规定。
?? A、阀门的强度试验压力为公称压力的1.5倍；
?? B、阀门的严密性试验压力为公称压力的1.5倍；
?? C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
金钛H103X活塞式遥控浮球阀 DN1200
金钛阀门订货说明??????????????
1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、欢迎访问我们的网站，如有金钛水力阀任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务！
