100X-10Q液压水位控制阀基本介绍

100X遥控浮球阀前要安装过滤器，并应便于排污的要求。

水利控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片、弹簧（主要为锈蚀）

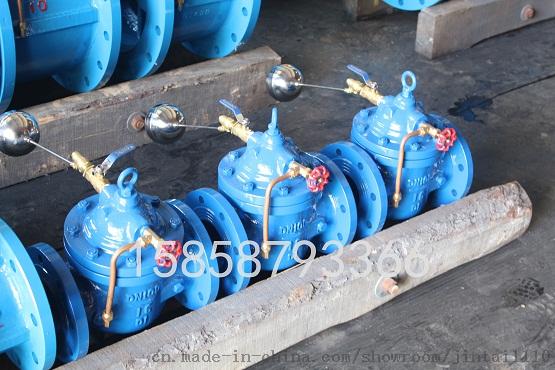

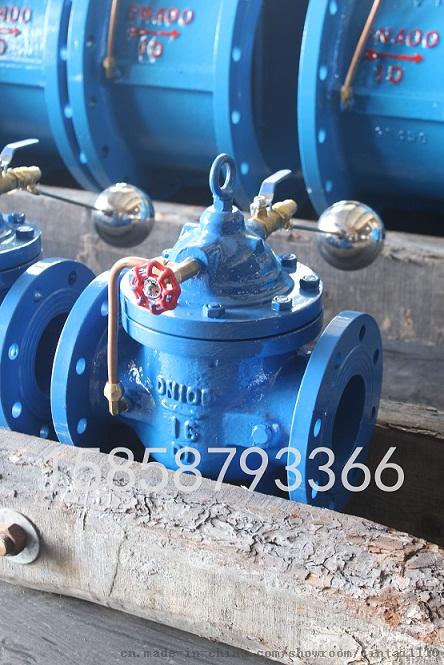

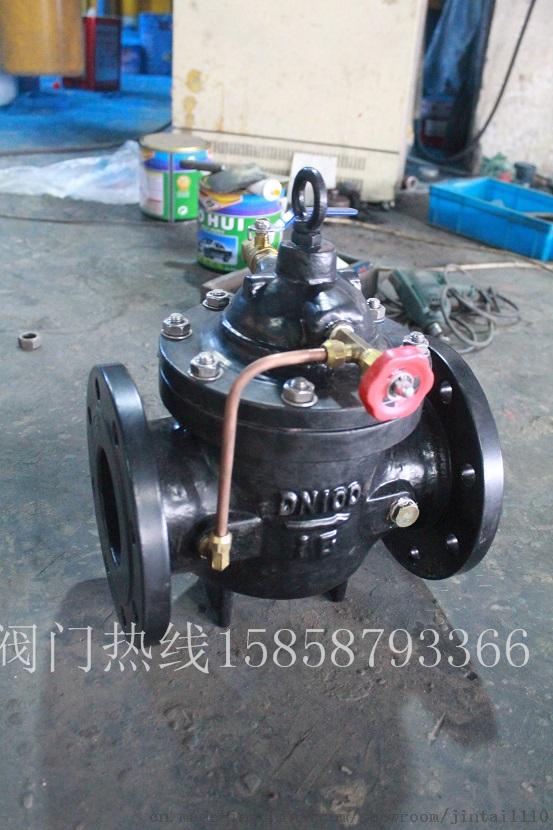

100X型遥控浮球阀 PN10~PN25能有效的控制水塔或水箱液面，适合时切断或打开阀芯输入水流或阻止水流外泄，液位控制准确，水位不受压力波动干扰，开闭紧密不漏水，浮球灵活，维护保养简单。适用于高层建筑中的水箱，水池，水塔的自动供水系统。

?

100X-10Q液压水位控制阀基性能特点

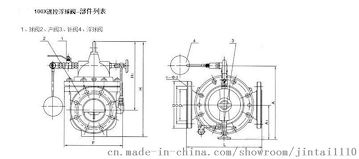

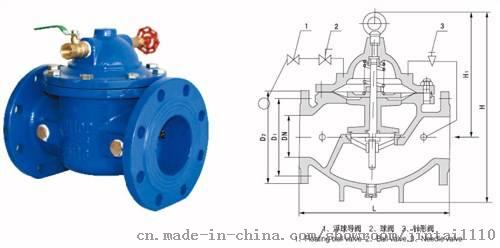

?100X-10Q遥控浮球阀就是用水压控制的阀门,它由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能及场所的不同可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。

水力控制阀分隔膜型和活塞型两类,工作原理相同,都是以上下游压力差△P为动力,由导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置;当进入隔膜(活塞)上方控制室的压力水不能排到大气或下游低压区时,作用在隔膜(活塞)上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭的位置;当隔膜(活塞)上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态,其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀盘的调节位置。

?

100X-10Q液压水位控制阀基技术参数?

?

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76	水	0-80
2.5	3.75	2.75	水	0-80

主要零件材料

零件名称	零件材料
阀体 阀盖	铸铁/铸钢/不锈钢/球，球墨铸铁（可定制）
阀座 阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢（可定制）

?

?

100X-10Q液压水位控制阀基使用说明

100x遥控浮球阀安装于水系统后进行调试，开启截止阀，开启主阀针阀2圈到4圈，球阀全开，使阀体及上水腔充满介质后，关闭球阀，调试其密性能，然后球阀打开，依据浮球液面的升降，调节本阀的工作性能。

通过以上两步100x遥控浮球阀安装与调试即可让其正常工作。为了让100x遥控浮球阀寿命更加长久建议每年组织一至两次的清洗工作。

?

100X-10Q液压水位控制阀基采购须知?

订货说明：

①介质类型、温度、压力、管道环境等参数。

②电源电压：DC24V、DN12V、AC220V、AC110V、AC380V。

③控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型。

④智能调节型：输入输出信号4-20mA,1-5V,0-10V。

⑤阀门主体材质采用:碳钢，合金钢，锻钢，WCB，P，R，304，316，304L，316L，低温钢，蒙乃尔，铸铁等。

⑥阀门规格公称通径:DN6～3000mm，公称压力;PN0.6～32MPa。工作温度:-196℃～570℃，驱动方式：手动、蜗轮传动、电动、气动、液动、气液联动等。

可定制加工：公司可根据客户要求定做加工特殊非标阀门、法兰、；球墨铸铁阀体/阀板、铸钢阀体/阀板、304阀体/阀板、304/316阀杆，如需定做请电话咨询15858793366。
