赣州金钛泵阀制造有限公司

型号：	AX742X(AX107X)	规格：	DN50-1200
商标：	可定制	包装：	木架木箱包装
温度：	0-80度	压力：	1.0-2.5Mpa
产量：	1000

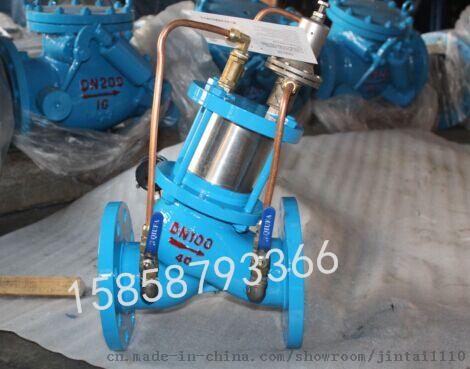

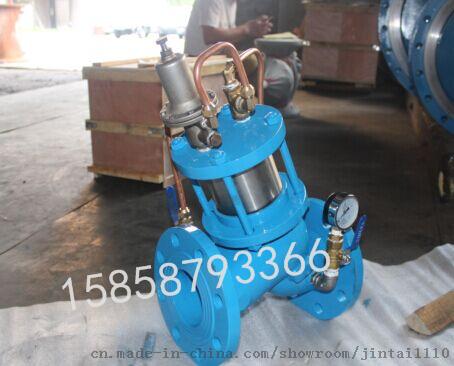

金钛AX107X活塞式泄压持压阀 智能控制

全国供应 招代理商 联系电话：15858793366

倒流防止器：http://www.kuyibu.com/c_jintai1110/p62483881.html

1.AX107X活塞式泄压持压阀说明：

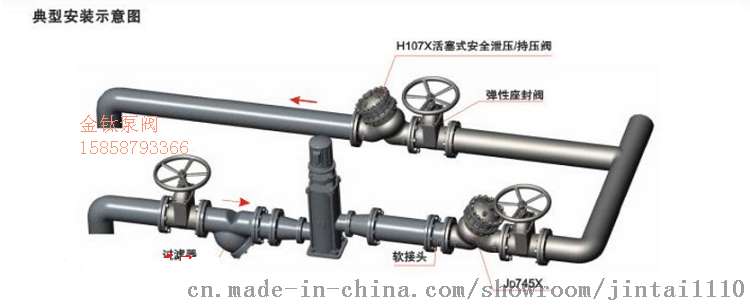

AX742X安全泄压/持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，AX742X安全泄压/持压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。AX742X安全泄压安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。采用了全通道流线型设计、流体阻力小，流量大。该阀即可做泄压阀又可做持压阀。做泄压阀时可将给水管中超过导阀安全设定值之压力释放，以防止水压过高造成系统危险；做持压阀时可维持主阀上游供水压力于某一设定值以上，只有上游压力高于设定值时，才向下游供水，以保证主阀上游供水压力。

2.AX107X活塞式泄压持压阀特点：

1.减压效果可靠。出口压力不受进口压力及流量变化的影响,既可减动压,又可减静压。

2.调整操作方便.只需调节先导阀的调节螺钉,就能获得精确、稳定的出口压力。

3.节能效果好。采用半直线型流道、宽阀体和等过流截面积设计、阻力损失小。

4 .关键零件均采用特殊材料,基本无需维护。

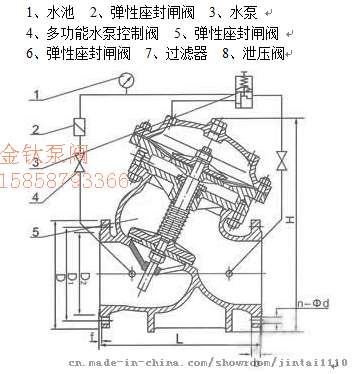

3.AX107X活塞式泄压持压阀工作原理：

当管道从进水端给水时，水流经过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室压力升高并关闭主阀，停止供水。当出口压力降到导阀设定压力时，控制室向下游排水，由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启，稳定状态时，控制室进水，排水相同，开度不变，出口压力不要，调节导阀弹簧即可设置出口压力。

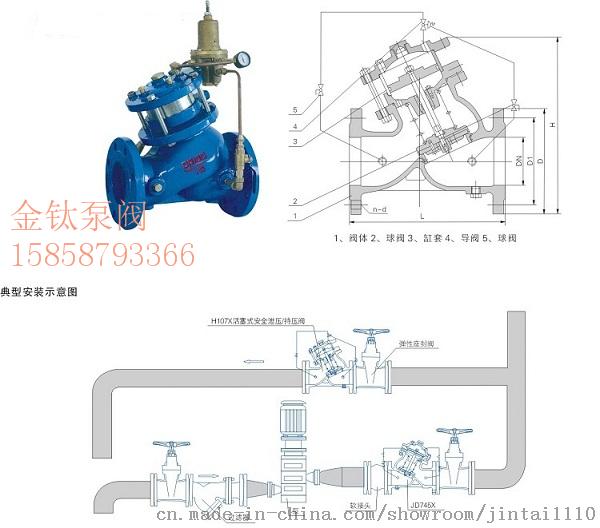

4.AX107X活塞式泄压持压阀主要尺寸：

?

公称通径	D1	D2	L	Z-φd	重量(kg)
150	285	240	210	8-φ22	?
200	340	295	230	8-φ22	?
250	395	350	250	12-φ22	?
300	445	400	270	12-φ23	?
350	505	460	290	16-φ22	?
400	565	515	310	16-φ27	?
450	615	656	330	20-φ26	?
500	670	620	350	20-φ26	?
600	780	725	390	20-φ30	?
700	895	840	430	24-φ30	?
800	1015	950	470	24-φ33	?
900	1115	1050	510	28-φ33	?
1000	1220	1160	550	28-φ34	?
1200	1455	1380	630	32-φ39	?

?

金钛AX107X活塞式泄压持压阀 智能控制

购买须知：

关于产品价格：部分价格仅供参考，具体产品价格和开票问题请致电咨询卖家。

订货说明：

①介质类型、温度、压力、管道环境等参数。

②电源电压：DC24V、DN12V、AC220V、AC110V、AC380V。

③控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型。

④智能调节型：输入输出信号4-20mA,1-5V,0-10V。

⑤阀门主体材质采用:碳钢，合金钢，锻钢，WCB，P，R，304，316，304L，316L，低温钢，蒙乃尔，铸铁等。

⑥阀门规格公称通径:DN6～3000mm，公称压力;PN0.6～32MPa。工作温度:-196℃～570℃，驱动方式：手动、蜗轮传动、电动、气动、液动、气液联动等。

可定制加工：公司可根据客户要求定做加工特殊非标阀门、法兰、；球墨铸铁阀体/阀板、铸钢阀体/阀板、304阀体/阀板、304/316阀杆，如需定做请电话咨询15858793366

?
