JM744X排泥阀基本介绍 (产品的基本描述，如定义、功能等)

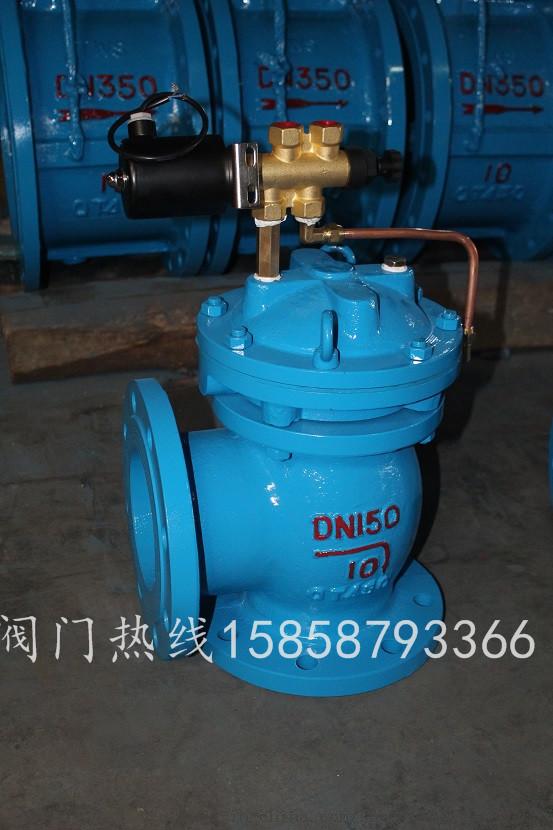

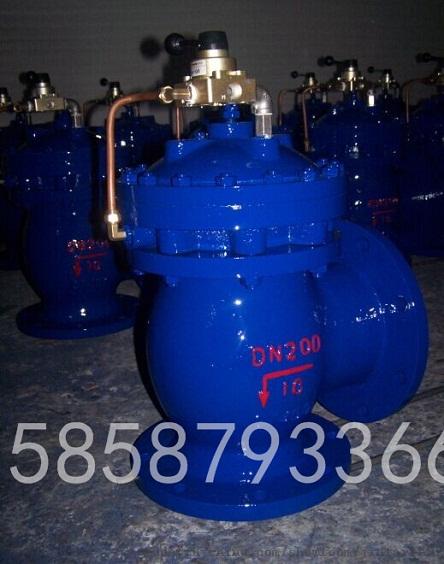

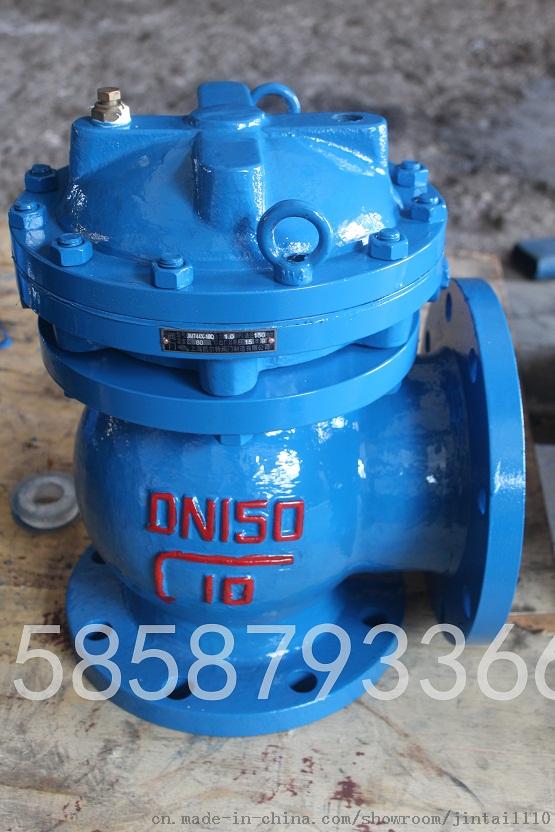

JM744X排泥阀 又叫盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀的动力源主要有：手动、气动、电动、液动；结构形式主要有：活塞、隔膜、角型。注意：排泥阀应安装在原管线的***低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

JM744X排泥阀性能特点 (除基本功能外的其它特质，例如工作时长、操作简便性等)

1、采用全衬胶阀板，密封效果好，无泄漏，经久耐用，使用寿命长。

2、在双腔室的膜片压板下装1个截流装置，承启关闭，打开的作用。

3、采用双腔隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点

a、无运到摩擦，不会因杂质而产生漏水

b、对泥沙淤积不敏感

c、不需要润滑，无机械磨损，无定期更换橡胶密封，使用寿命长

4、驱动介质在压力水可直接采用自来水或本水池上部的清水，（压力≥0.05MPa）操作方便

5、自动化程度高，可实现远距离自动控制和集中控制。

?

JM744X排泥阀技术参数 (例如材质、工艺、尺寸的技术标准等)

公称压力：0。6~1.0MPa

公称通径：100~400mm

最低驱动压力：0.15MPa

适用介质：水、污水

驱动介质：清水、气

适用温度：0~80℃

法兰标准：GB/T17241.6? GB/T9133

实验标准：GB/T13927? AP1598

JM744X排泥阀连接尺寸：

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	530	615	785	880	970

?

?

JM744X排泥阀使用说明 (例如使用场所、工作原理、产品结构、安全操作说明等)

JM744X排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排你阀开关。该阀密封性强、开关性能好，检修方便，使用寿命达五年以上，保用期为十八个月。

?

JM744X排泥阀购须知 (例如发货时间、运输方式、售后服务事项等)

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

?

( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

?

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

?

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

?

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

?

( 6 )水利控制阀应设置在介质单向流动的管路上。

?

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

?

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

?

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

?

( 10 )阀门安装前应做强度和严密性试验。

?

( 11 )阀门的强度和严密性试验应符合以下规定。

?

A、阀门的强度试验压力为公称压力的1.5倍;

?

B、阀门的严密性试验压力为公称压力的1.5倍;

?

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

?

D、阀门试验持续时间按上表。
