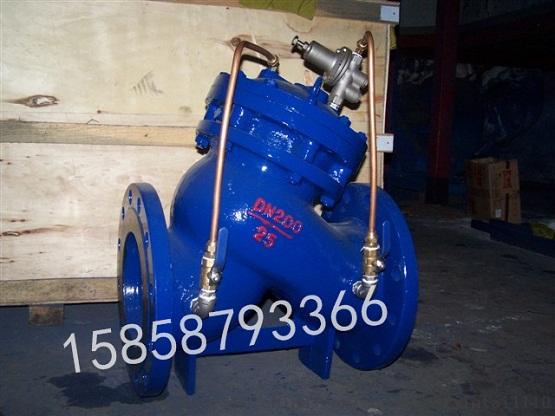

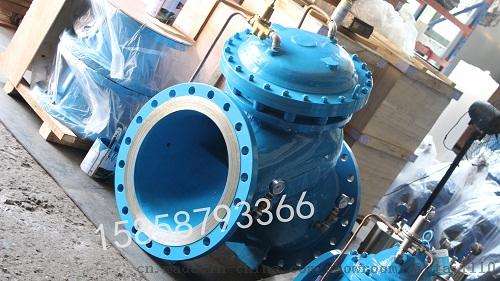

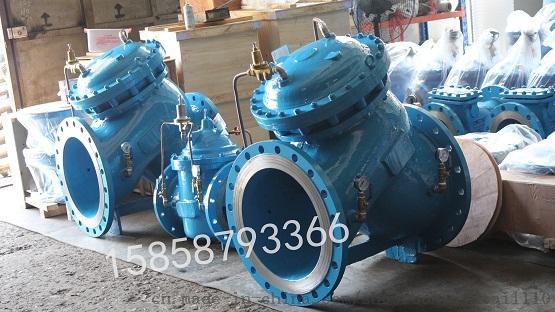

YX741X隔膜式减压阀基本介绍

YX741X减压阀 一般安装在供水管网系统的上游，实现对下游管网装置减压功能。广泛用在高层建筑，生活区域以及其它供水管网的水压控制管道中。将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定值，即出口压力及流量的变化而变化。并且阀门控制系统装有一个自清洁滤网，利用流体特性，使比重较大的悬浮颗粒不易进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统运作灵敏，使用寿命长。

YX741X隔膜式减压阀性能特点

1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

?

YX741X隔膜式减压阀技术参数?

?

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	调压范围Mpa	适用介质	适用温度℃
1.0	1.5	1.1	0.09-0.8	水	80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

YX741X隔膜式减压阀连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	500	600
L	205	220	245	290	400	425	457	535	610	660	692	865	1000
H	300	330	467	520	550	580	640	778	889	1010	1037	1294	1324

?

?

YX741X隔膜式减压阀使用说明

YX741X隔膜式减压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。YX741X可调式减压稳压阀产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

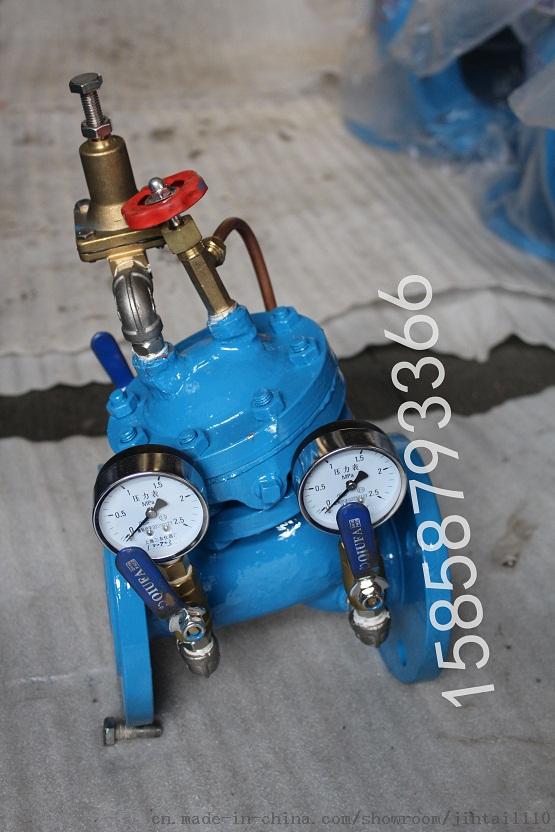

YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。

YX741X可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

??? 当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

??? 调节导阀弹簧即可设定出口压力。

?

YX741X隔膜式减压阀采购须知?

1.为了操作和维护方便，该阀一般直立安装在水平管道上。

2.减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器

3.为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。

4.减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后！

5.如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作
