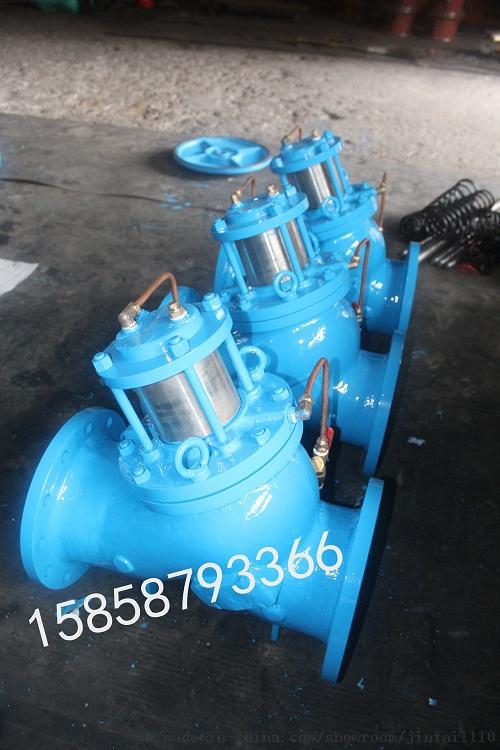

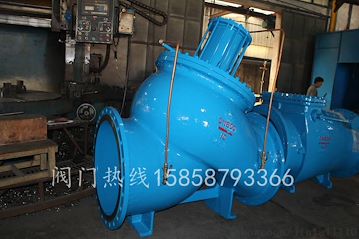

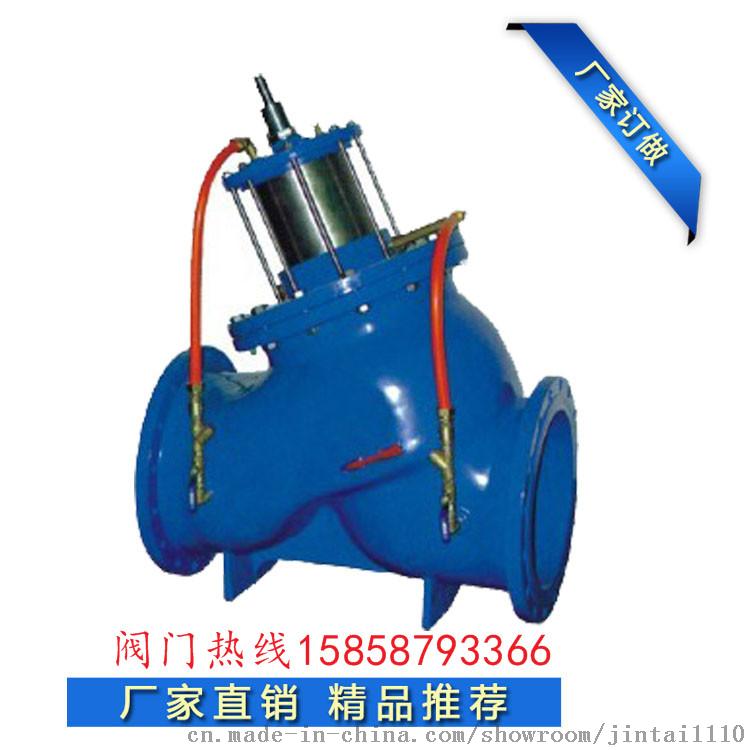

JD745X活塞式水泵控制阀法兰水泵控制阀基本介绍

金钛阀门生产的JD745X活塞式多功能水泵控制阀法兰水泵控制阀 由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。 本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等

JD745X活塞式水泵控制阀法兰水泵控制阀性能特点

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生

2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭

3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻

?

JD745X活塞式水泵控制阀法兰水泵控制阀技术参数

?1、公称压力：1.0MPa、１.6MPa、2.5MPa

??? 2、最低动作压力：0.05MPa

??? 3、适用介质：水

??? 4、适用温度：0～80℃

??? 5、缓闭时间：3～120s（可调节）

??? 6、水锤峰值：≤1.3倍水泵出口额定压力

??? 7、水泵最高反转速度：≤1.2倍水泵额定转速

??? 8、阻力损失：比旋启式止回阀减少约31%。

JD745X活塞式水泵控制阀法兰水泵控制阀连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	205	220	245	290	400	425	457	535	610	660	692	750	865	1000	1030	1130	1130	1250
H	30	337	467	520	481	580	640	778	889	1010	1037	1264	1294	1324	1600	1750	1900	2100

?

?

JD745X活塞式水泵控制阀法兰水泵控制阀使用说明?

?1）、水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。

2）、水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。

3）、水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。

?

JD745X活塞式水泵控制阀法兰水泵控制阀采购须知

金钛阀门订货说明??????????????

1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。

2、如有特殊要求请在产品时注明。

3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。

4、当使用场合复杂时，请尽量提供设计图。

5、欢迎访问我们的网站，如有 HH47X蝶式 缓冲 止回阀 任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务！
