H104X活塞式可调减压稳压阀基本介绍

YX741X（H104X）活塞式可调减压稳压阀减小较高的上游压力并产生一个稳定的较低的下游压力,不受上游压力或流量变化的影响。 YX741X可调式减压稳压阀既可减动压又可减静压. 阀门下游压力可依据系统要求在一定范围内连续可调 。阀门在其下游管线突然关闭的情况下可以迅速关闭以减静压。一般情况下，所得阀后压力不会高于相应的动压的10%。

可调式减压阀是由管道压力启动，导阀自动控制，既减动压、又减静压的减压阀。阀门将减小较高的上游压力并产生一个稳定的较低的下游压力，不受上游压力和流量变化的影响。所获得的下游压力可根据需要通过调节减压导阀上的螺栓来改变.。当上游压力降至所需压力设定值时,导阀使主阀开至较大程度。当下游压力超过设定压力值时(例如，在消防栓系统中由于减压阀门下游管线水不流动所产生的静压情况下)，YX741X可调式减压稳压阀立即关闭以减静压，所以不但可以满足常规供水系统的减压要求，而且对于更苛刻的消防静压保持系统，也有极高的可靠性，从根本上避免了串压等系统问题。

?

H104X活塞式可调减压稳压阀性能特点

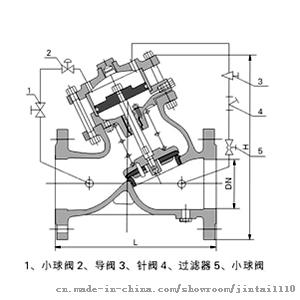

减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。

可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠

?

H104X活塞式可调减压稳压阀技术参数?

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	调压范围Mpa	适用介质	适用温度℃
1.0	1.5	1.1	0.09-0.8	水	80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

H104X活塞式可调减压稳压阀连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	500	600
L	205	220	245	290	400	425	457	535	610	660	692	865	1000
H	300	330	467	520	550	580	640	778	889	1010	1037	1294	1324

?

?

H104X活塞式可调减压稳压阀使用说明

当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

??? 当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。

??? 调节导阀弹簧即可设定出口压力。

?

H104X活塞式可调减压稳压阀采购须知

减压阀的选用标准：

1、在给定的弹簧压力级范围内，使出口压力在最大值与最小值之间能连续调整，不得有卡阻和异常振动；

2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%；

3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；

4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；

5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；

6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；

7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；

8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；

9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，若用不锈耐酸钢制造，可适用于各种腐蚀性介质；

10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；

11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；

12、减压阀进口压力的波动应控制在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；

13、通常减压阀的阀后压力应小于阀前压力的0.5倍；

14、减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；

16、介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；

17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；

18、为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
